​CNC加工中心典型支承件结构分析及优化设计

时间:2017年03月03日来源:广东捷弘数控智能科技有限公司
CNC加工中心典型支承件结构分析及优化设计

  随着国民经济的飞速发展和信息技术产业的突飞猛进,对于制造行业尤其是机床行业的要求也越来越高。传统的机床设计方法在设计过程中主要依靠经验设计,而且设计周期长,缺乏有效的理论依据作为指导。本文将基于拓扑优化技术,应用机床典型支承件设计方法,实现对机床关键支承件的结构分析以及优化设计,从而为后续的机床支承件结构设计研究提供参考依据。 本文的主要研究内容为:

(1)建立立式加工中心立柱的力学模型,阐述典型工况切削力计算依据,分析立柱在各种加工况下的载荷状况以及不同位置工况的边界条件,为立柱结构分析及设计提供基础条件。

(2)利用ANSYS软件对立柱三个典型位置工况进行结构分析,分析计算结果,找出结构中薄弱部位,为优化提供依据。同时利用基于拓扑优化的结构设计方法,对立式加工中心立柱结构进行优化设计,利用HyperMesh软件对不同工况及优化目标下的立柱进行拓扑优化,对优化结果进行有效的分析,建立立柱在不同目标下的概念模型。

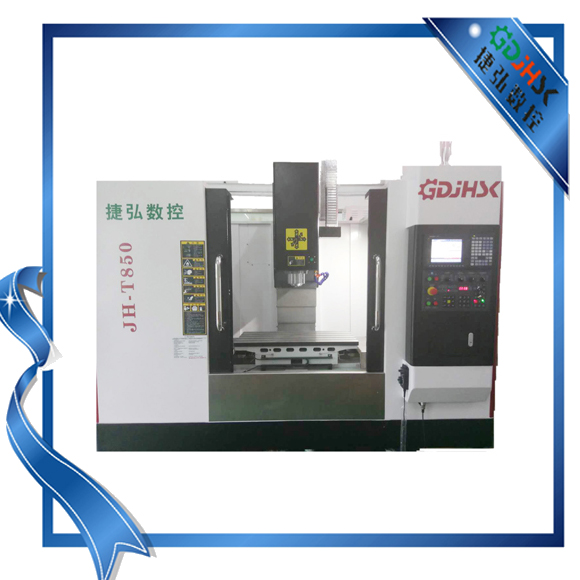

​CNC加工中心典型支承件结构分析及优化设计
(3)利用基于OptiStruct的结构优化设计方法,对立式加工中心立柱结构进行改进设计。设计过程中,根据主传力路径与结构分析结果,提出不同的结构改进方案,分析对比改进方案,找出最优方案。然后对立柱结构进行精细化设计,并将改进结构与原始结构进行结构对比分析,改进结构较原结构质量减轻了7.30%,综合变形减小了12.68%,一阶固有频率提高了10.13%,因此改进设计取得了良好的优化效果。

(4)总结归纳出机床典型支承件的结构设计流程,通过对机床典型支承件的结构优化设计过程,验证了此流程在机床支承件设计领域的可应用性。
  数控铣床引是在一般铣床的基础上发展起来的,两者的加工工艺基本相同,结构也有些相似,但数控铣床是靠程序控制的自动加工机床,所以其结构也与普通铣床有很大区别。
